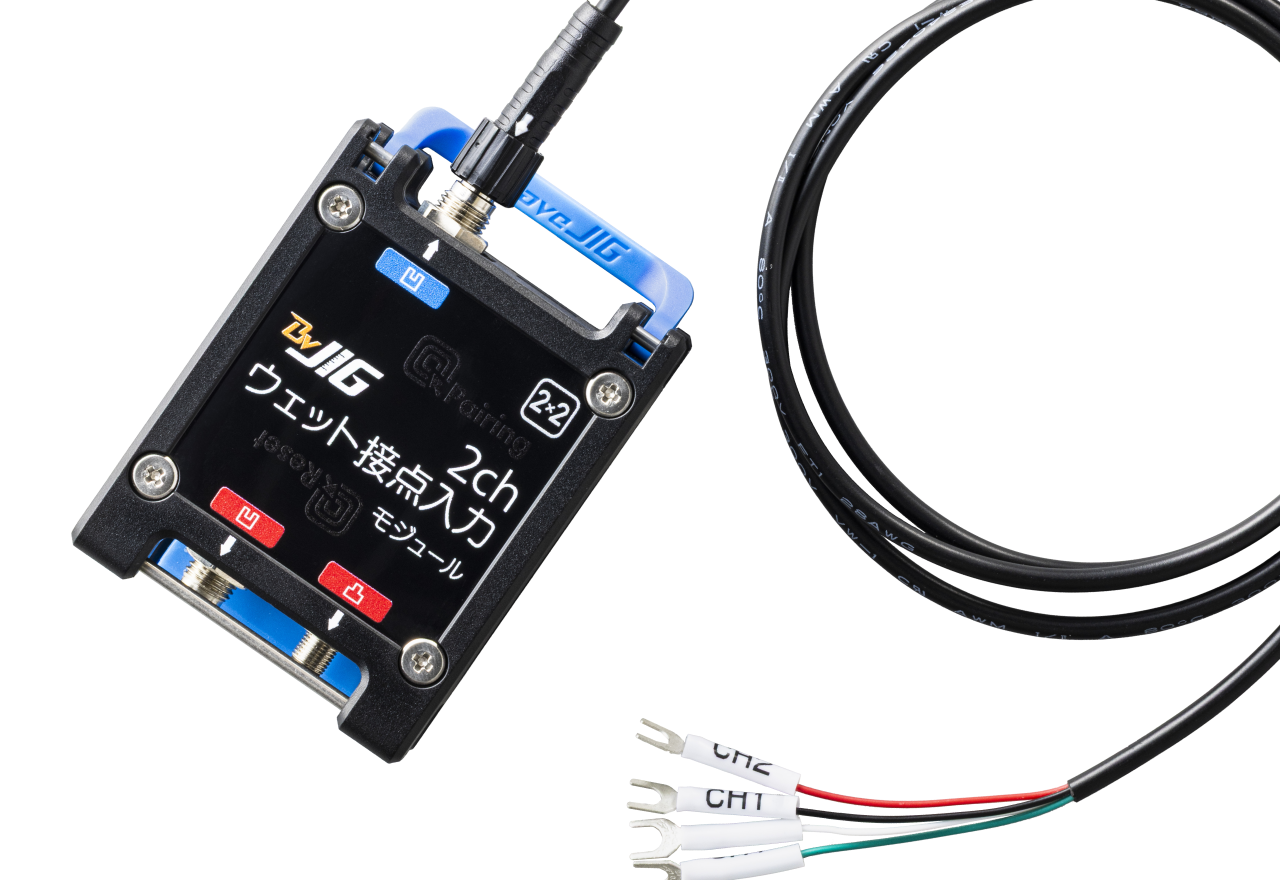

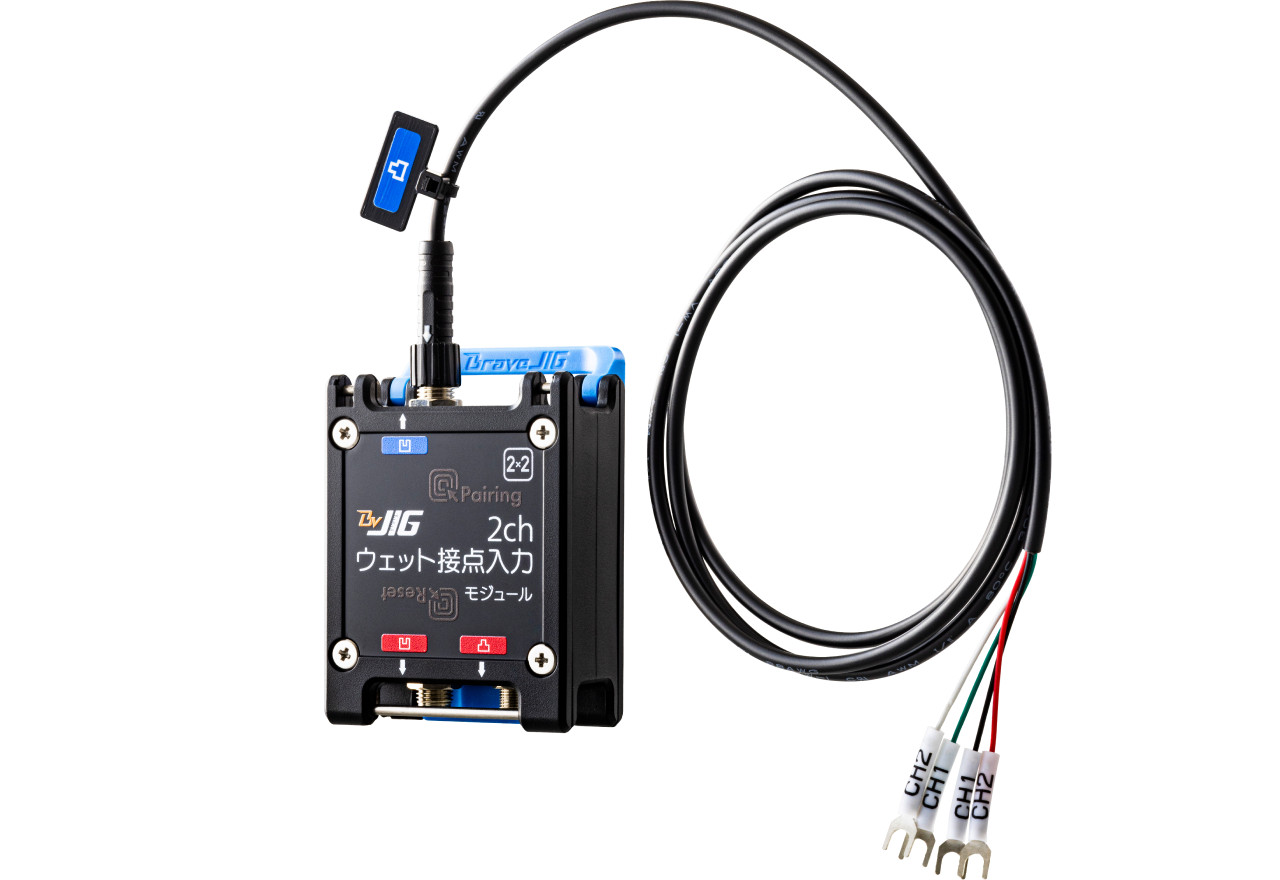

BraveJIG 2ch ウェット接点入力モジュール
各種制御装置の稼働を監視
2系統のウェット接点（有電圧接点）入力ポートを搭載したセンサーモジュールです。BraveJIGルーターと接続し、2チャネルのウェット接点入力ポートの状態（ON/OFF）を検知できるため、各種制御装置の稼働監視などが可能です。
ルーターにBluetooth® 通信で無線接続
モジュールは、ルーターと超低消費電力のBluetooth® 通信で無線接続。Bluetooth® Long Rangeモードで数百mの通信も可能です。

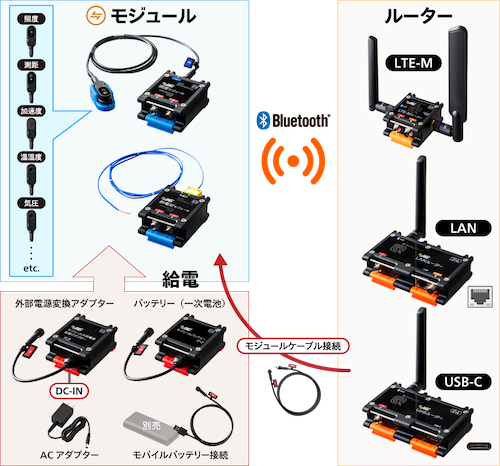

現場状況に応じさまざまな電源を選択可能
モジュールへの給電は、モジュールケーブルを使ったルーターからの給電、BraveJIGバッテリーからの給電、外部電源変換アダプターを使った配電盤からの給電やAC給電、モジュール USB Type-A 変換ケーブルを使ったモバイルバッテリーからの給電など、設置場所の状況やセンシング頻度などに応じて給電方法が選択できます。
仕様
| 無線通信 | Bluetooth® 5.1 NFC ISO/IEC 15693 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bletooth®LE モジュール |
BVMCN52840CFSLR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電源 | 入力電圧：DC2.4～5.25V 電源入力ポートより給電※ ※BraveJIGルーター、モジュールバッテリー、モジュール外部電源変換アダプター、USB Type-A変換ケーブル等の専用製品より給電 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 消費電流 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| データ通信 インターフェース |
Bluetooth® 5.1 NFC ISO/IEC 15693 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 周波数レンジ | Bluetooth® LE：2,402MHz〜2,480MHz NFC：13.56MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 送信電力（端子出力） | Bluetooth® LE：−40〜＋8dBm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
フォトカプラ入力 入力電圧24V以下 入力インピーダンス1kΩ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
a接点、b接点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DFU（OTA） | 有り | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

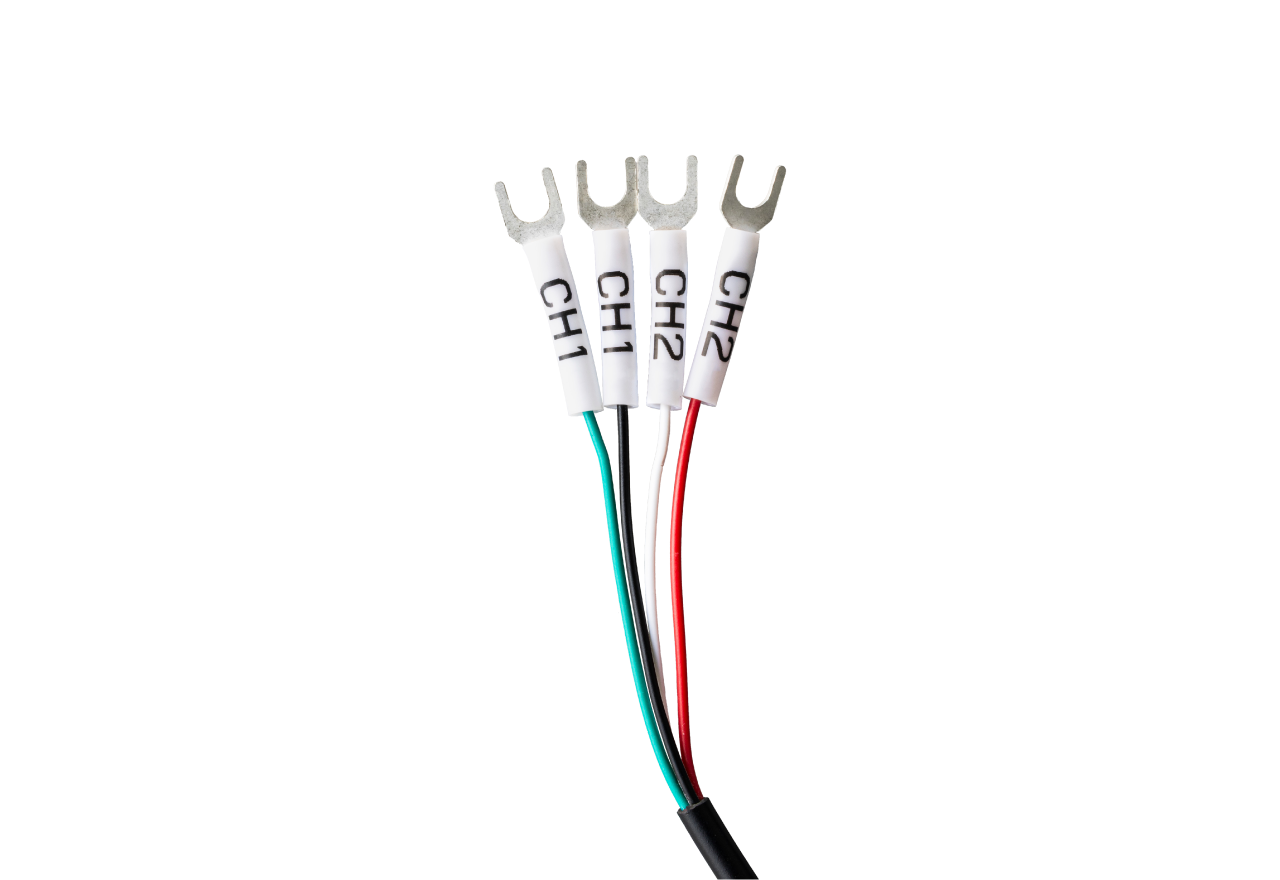

| 本体サイズ | モジュール部：約50×69×32mm ハーネス部：長さ1,000mm、Y端子内径3.2mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 重量 | モジュール部：約65g ハーネス部：約16g |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 動作温度範囲 | −10〜60℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 防塵・防水性 | IP65相当 ※各種ポートに保護キャップが装着されている、または専用ケーブルが正しく接続されている状態において。なお、ハーネス部先端は防塵・防水仕様ではありません。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材質 | PC＋ABS（筐体 樹脂部） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 生産 | 株式会社Braveridge 糸島工場 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 付属品 | モジュール接続ポート保護キャップ、取扱説明書（保証書） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
