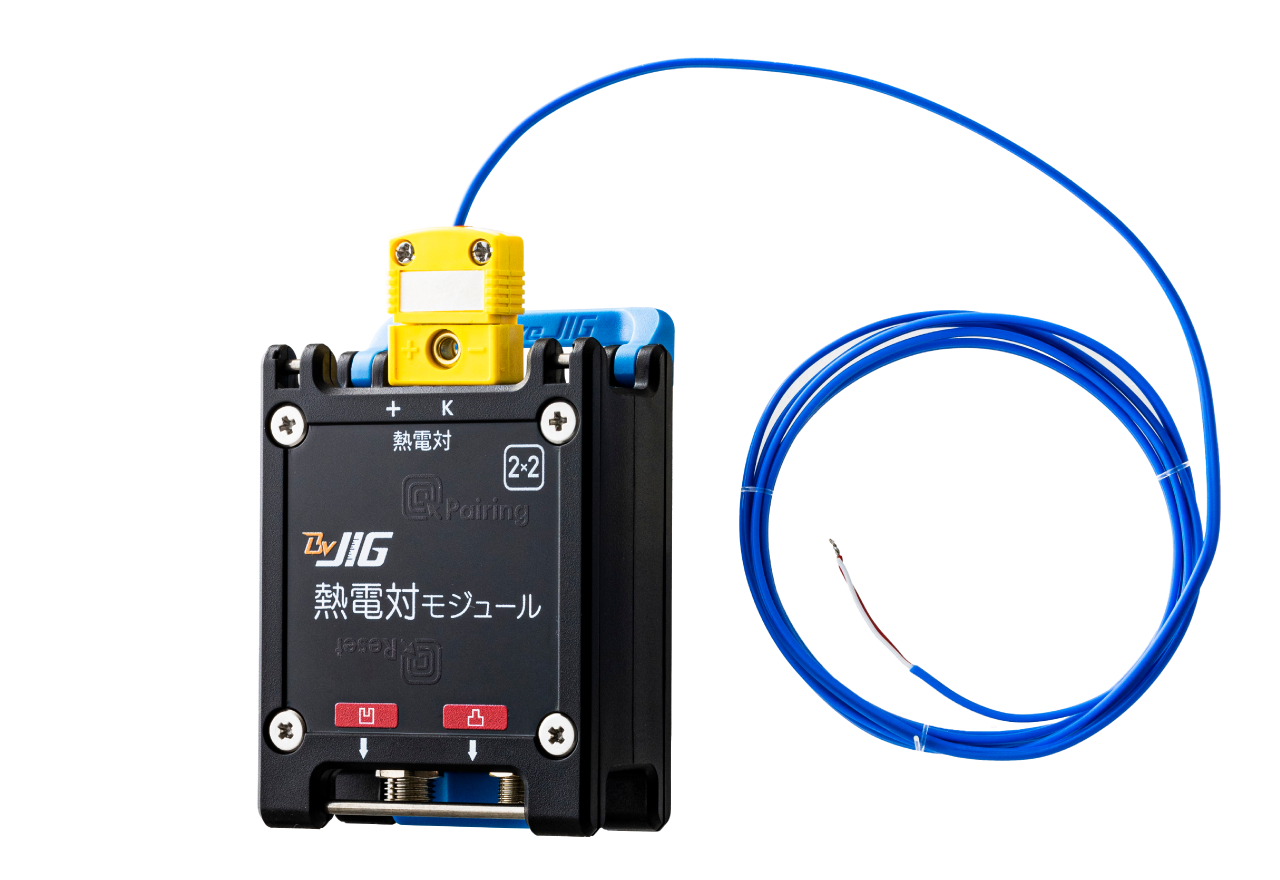

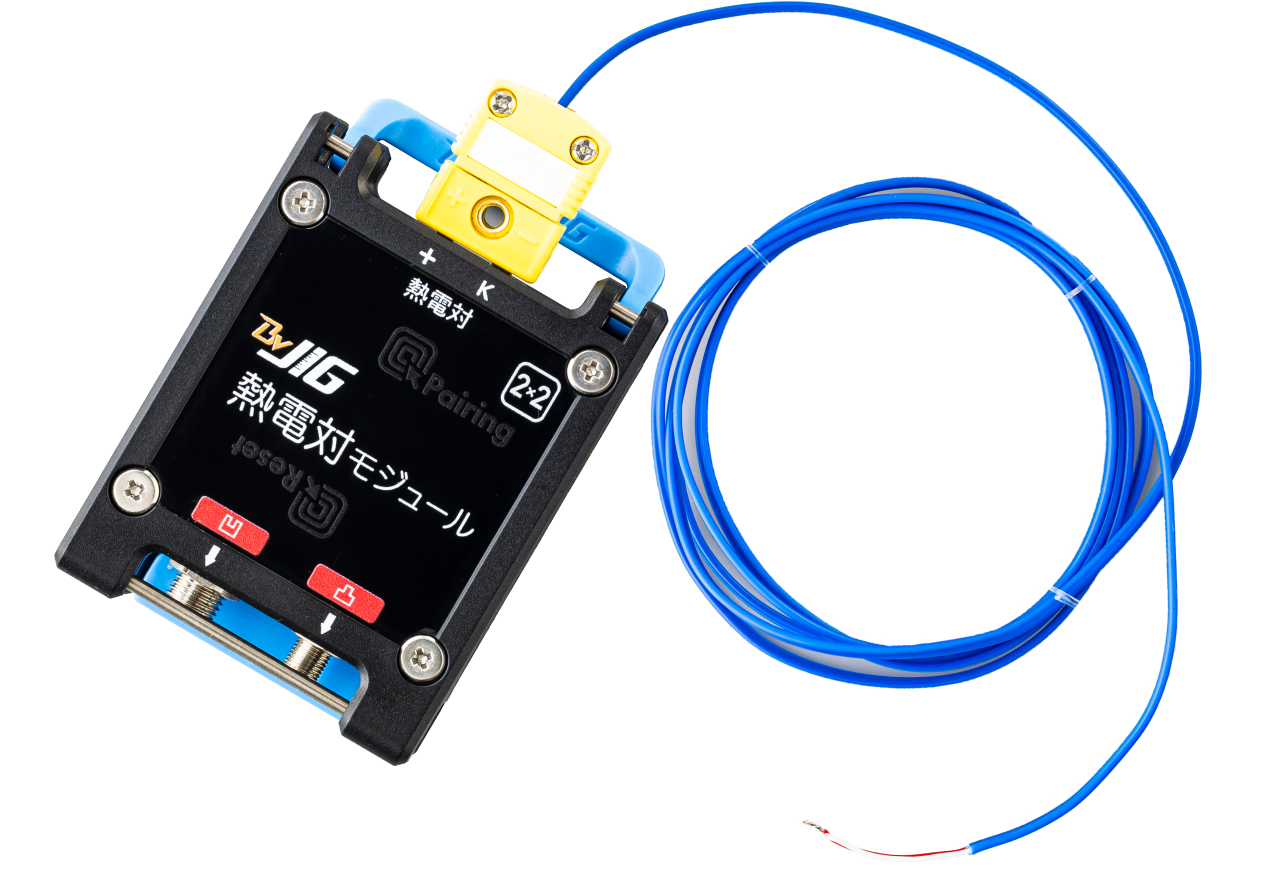

BraveJIG 熱電対モジュール
熱電対センサーで加工温度の管理など

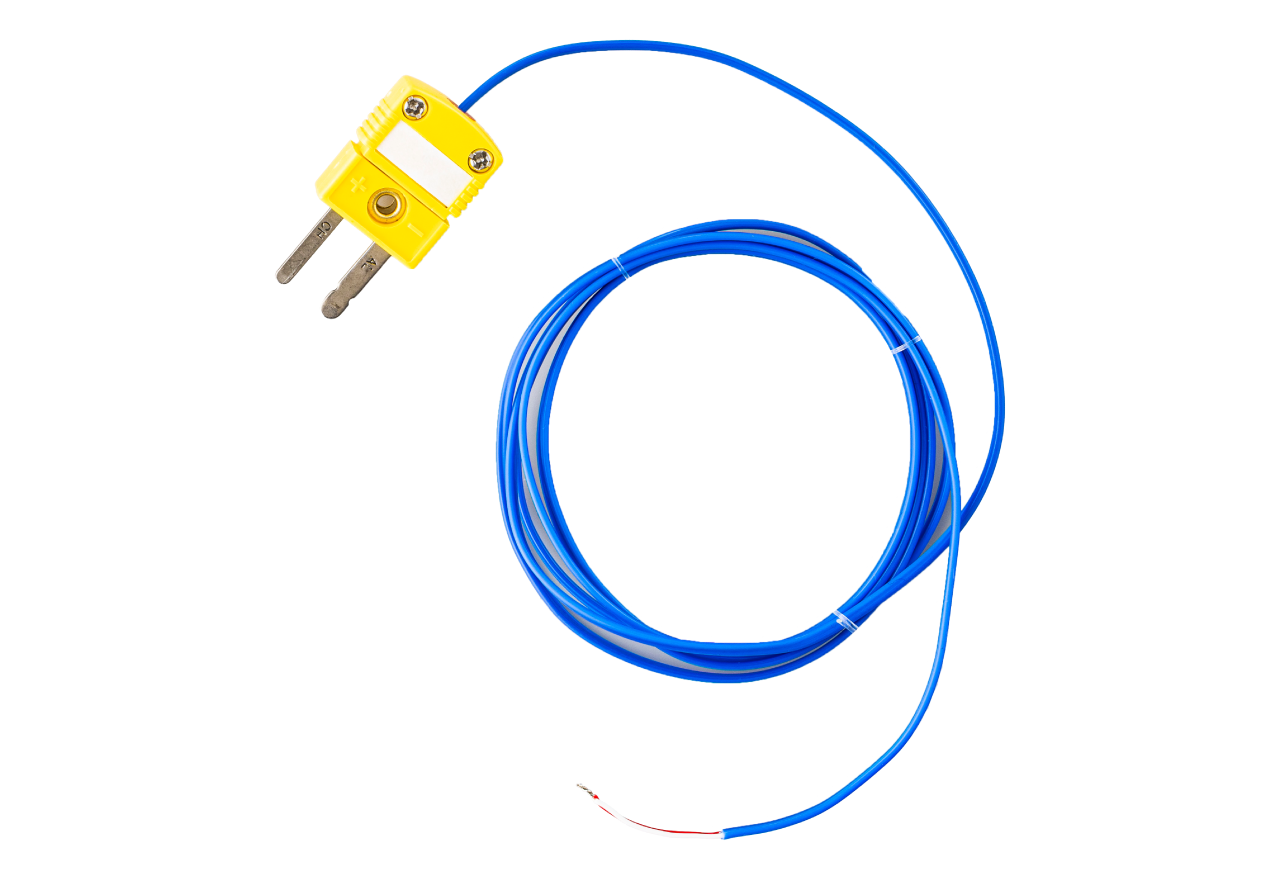

JIS規格準拠のK型熱電対に対応した熱電対センサーモジュール。付属品のオメガコネクタ付K熱電対（またはK型熱電対で同等の市販製品の利用可能）を接続し温度測定が可能です。測定された温度情報は、BraveJIGルーターへの接続を介して取得できます。
100℃を越える高温、−10℃を下回る低温の測定や監視が可能、工場内設備の温度監視や異常検知、加熱工程の制御など、温度管理が求められるさまざまな環境で活用できます。
ルーターにBluetooth®で接続
モジュールは、ルーターと超低消費電力のBluetooth®で通信。Bluetooth® LongRangeモードで数百mの通信も可能です。
現場状況に応じさまざまな電源を選択可能
モジュールへの給電は、モジュールケーブルを使ったルーターからの給電、BraveJIGバッテリーからの給電、外部電源変換アダプターを使った配電盤からの給電やAC給電、モジュール USB Type-A 変換ケーブルを使ったモバイルバッテリーからの給電など、設置場所の状況やセンシング頻度などに応じて給電方法が選択できます。
仕様
| 無線通信 | Bluetooth®5.1 NFC ISO/IEC 15693 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bletooth®LE モジュール |
BVMCN52840CFSLR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電源 | 入力電圧：DC2.4～5.25V 電源入力ポートより給電※ ※BraveJIGルーター、モジュールバッテリー、モジュール外部電源変換アダプター、USB Type-A変換ケーブル等の専用製品より給電 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 消費電流 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| データ通信 インターフェース |
Bluetooth®LE NFC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 周波数レンジ | Bluetooth®LE：2,402MHz〜2,480MHz NFC：13.56MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 送信電力 （端子出力） |
Bluetooth®LE：−40〜＋8dBm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測定周波数 （サンプリング周期） |
1Hz（1000ms） 2Hz（500ms） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熱電対モジュール （本体＋付属の熱電対） |
測定温度範囲（接点）：−40〜＋200℃ 測定精度：±3.8℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
熱電対コンバータ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 冷接点補償 | 有り（冷接点補償内蔵） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DFU（OTA） | 有り | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 本体サイズ | 約50×69×32mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 重量 | 約65g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 動作温度範囲 | −10〜60℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 防塵・防水性 | IP65相当 ※各種ポートに保護キャップが装着されている、または専用ケーブルが正しく接続されている状態において。なお、熱電対接続ポート部分はコネクタの特性上、防塵・防水仕様ではありません。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材質 | PC＋ABS（筐体 樹脂部） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 生産 | 株式会社Braveridge 糸島工場 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 付属品 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
